Потолки армстронг: устройство, монтаж, демонтаж, ремонт
Армстронг — это название уже стало нарицательным в строительстве и среди потребителей. Так часто называют любой вид подвесных потолочных конструкций, собранных из подвесной системы и потолочных плит. Они практичны, имеют эстетичный вид и пользуются большой популярностью. Но потолки типа армстронг — это отдельный вид отделки, а их устройство имеет свою специфику и особенности. Их сфера применения очень широка, потому что производители предлагают множество плит с различными характеристиками, которые подбирают на этапе проектирования в зависимости от назначения и условий эксплуатации помещений.
Навесные конструкции скрывают инженерные коммуникации, дефекты на поверхности перекрытий, не препятствуют доступу к системам вентиляции и приборам для освещения. Они экологичны, безопасны, быстро монтируются, имеют эстетичный вид, за ними легко ухаживать и осуществлять ремонт или замену отдельных частей.
Устройство подвесного потолка армстронг
Подвесная потолочная конструкция состоит из двух частей:
Каркас — система металлических профилей, которые фиксируют с помощью подвесов и крепёжных изделий к прочному основанию (плитам перекрытия). Они служат для крепления облицовки, вентиляционных решёток и декоративных элементов потолка.
Декоративная или лицевая часть — её поверхность состоит из панелей квадратной или прямоугольной формы (они могут быть из минерального волокна или каменной ваты, акрила, зеркальных полотен, стекла, металла и т. д.).

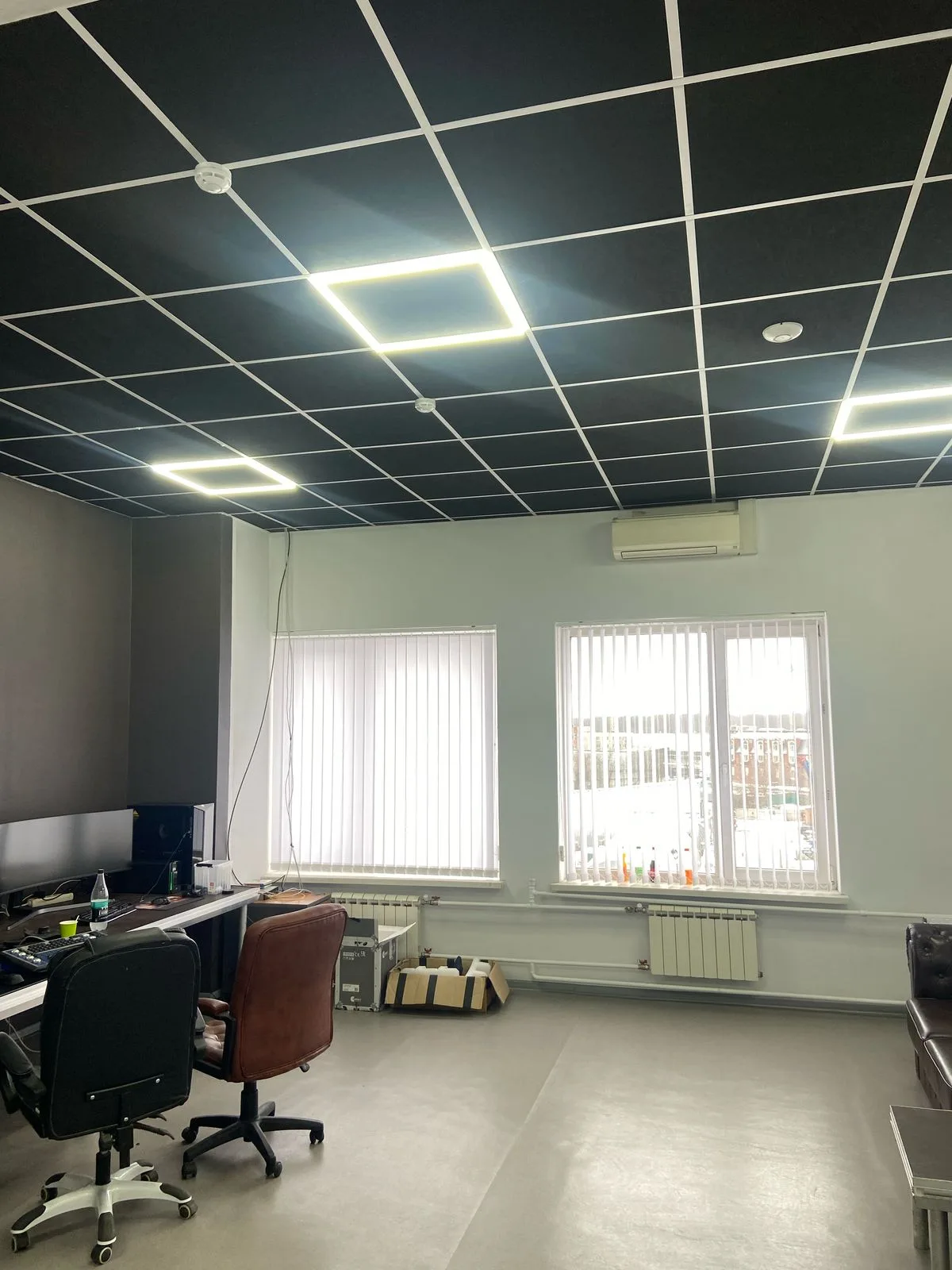

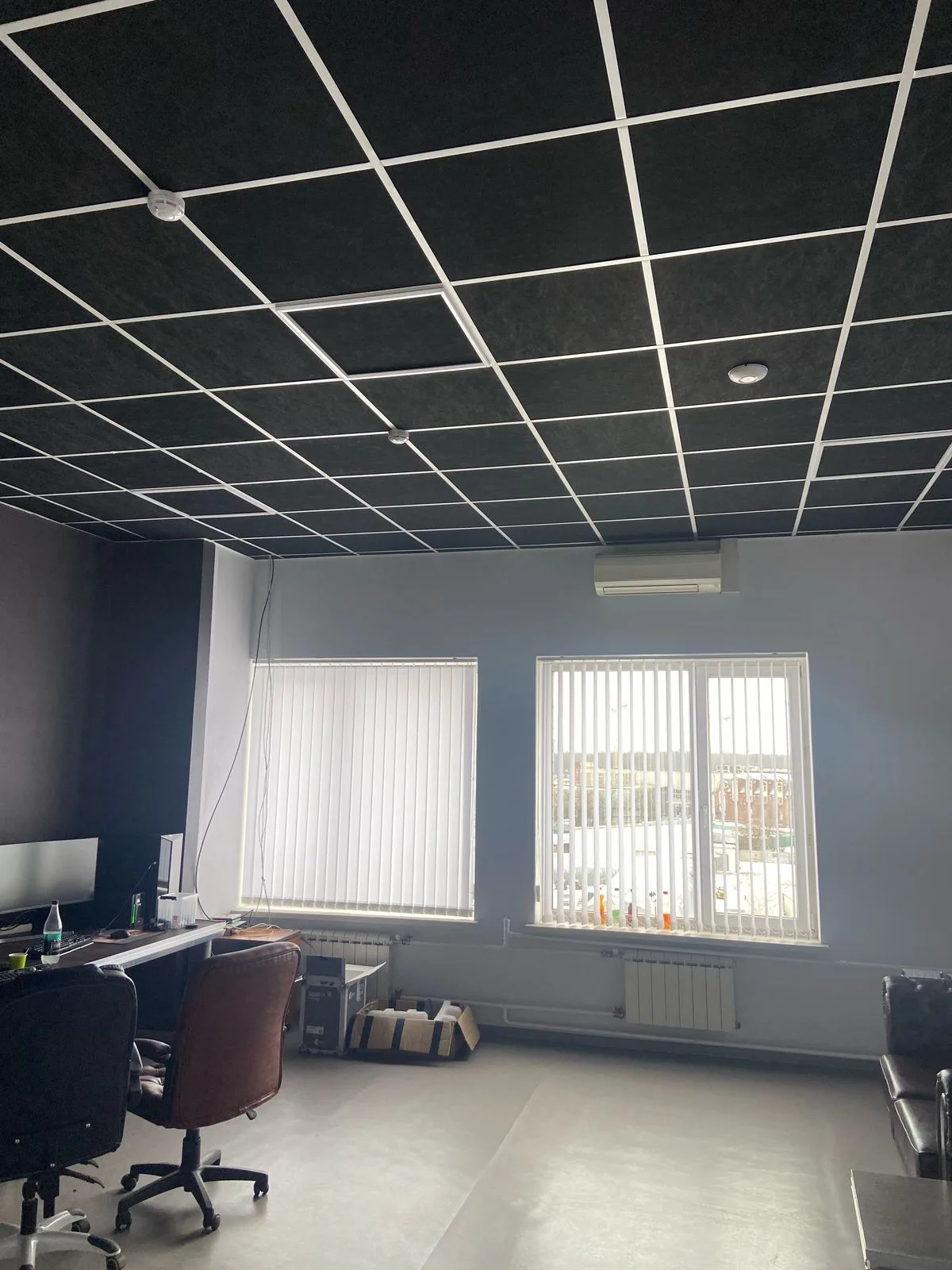

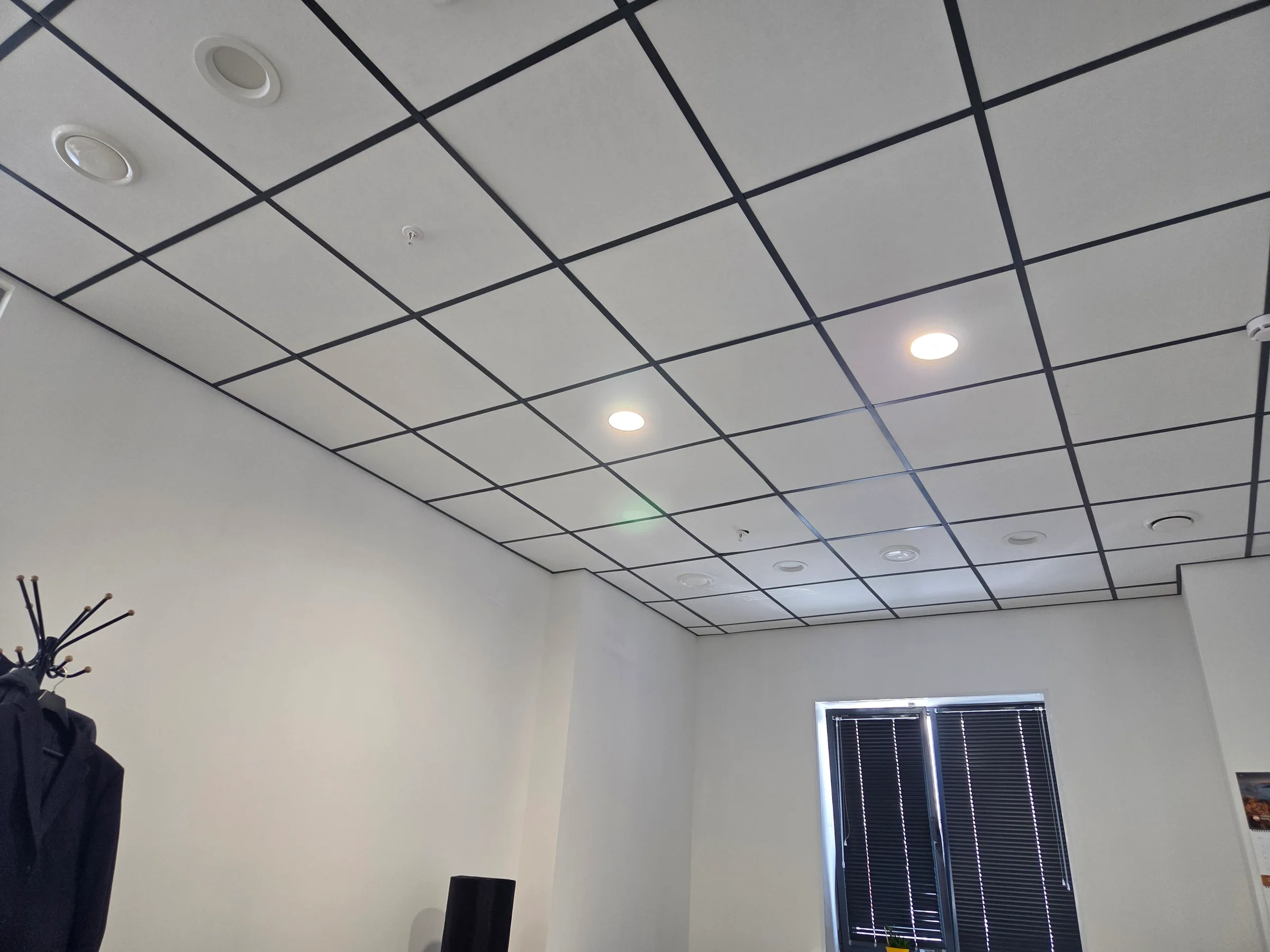

Металлические направляющие крепят к железобетонным или деревянным перекрытиям по определённой схеме. В собранном виде они образуют ячейки квадратной или прямоугольной формы. Их стороны должны соответствовать размерам укладываемых плит — 600х600 или 1200х600 мм.
Полученные «соты» затем заполняют потолочными плитами. Устройство подвесных потолков типа армстронг подразумевает использование панелей стандартной длины, ширины и толщины из одного материала или их комбинаций. В ячейках также укладывают решётки для вентиляции и размещают светильники.
Разновидности и технические характеристики
По функциональному назначению, дизайну и цене все виды подвесных потолков армстронг условно разделяют на такие группы:
Универсальные — устойчивые к воздействию влаги и огня, гигиеничные конструкции, могут использоваться в любых зданиях.
Функциональные или влагостойкие — для помещений с повышенной влажностью и с резкими колебаниями температур (кухни заведений общественного питания, прачечные, сауны, закрытые бассейны).
Акустические — для снижения уровня шума и улучшения звукоизоляции, что актуально для производственных цехов, ночных клубов, кинотеатров, студий звукозаписи.
Гигиенические — для объектов с высокими санитарными требованиями (фармацевтическая и пищевая промышленность, больницы, поликлиники, лаборатории, детские дошкольные учреждения).
Эконом-класса — с оптимальным соотношением доступной цены, качества, функциональности и долговечности для установки в офисах, цехах, нежилых, административных и общественных зданиях.
Дизайнерские — эксклюзивные модели для реализации авторских дизайн-проектов любой сложности при оформлении элитных жилых и общественных интерьеров (номера и холлы отелей, залы выставочных центров, ресторанов и бутиков, кабинеты руководителей и т. д.). Панели и декоративные элементы для них изготавливаются в индивидуальном порядке.
Профили
Устройство потолка армстронг начинается со сборки каркаса, который надёжно фиксируют, подвешивая на определённом расстоянии от основания. Он состоит из подвесов, крепёжных узлов, пристенного уголка, несущих, промежуточных и поперечных реек из металла.
Подвесные системы бывают таких типов:
скрытые или полускрытые — металлический каркас полностью или частично спрятан под обшивкой (лицевой поверхностью из панелей);
видимые — элементы навесной системы (рёбра несущих реек) видны и служат частью отделки.
Потолочные профили чаще всего изготавливаются из оцинкованной стали. На их верхней части есть отверстия для подвесов и стыковки элементов между собой. Подвесная система может быть различных цветов: белая, чёрная, металлик, серебро, золото.
Важно! Прокладку всех инженерных коммуникаций в помещении нужно завершить до начала монтажных работ. После установки потолочных систем это будет сделать непросто, что приведёт к удорожанию ремонта.
Каркас подвесных потолков типа армстронг собирают из таких реечных элементов:

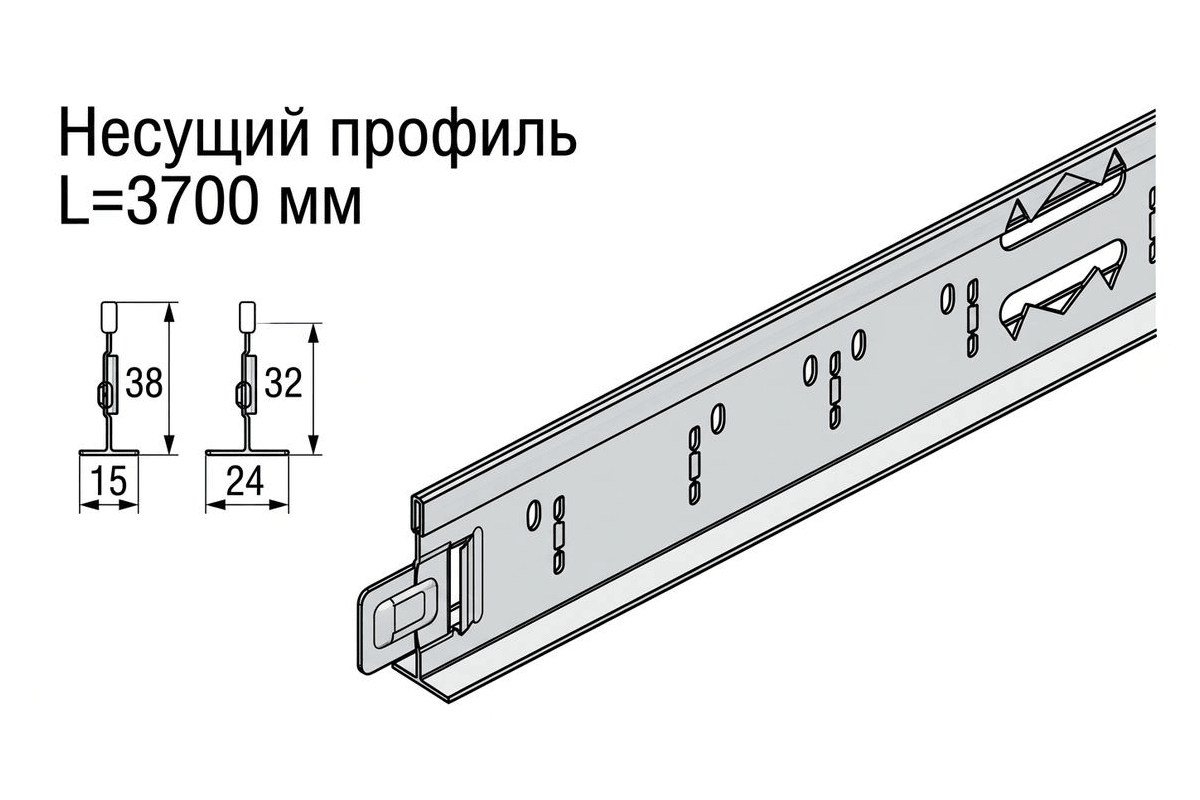

Несущие рейки Т-образной формы — они служат основой. Их располагают рядами на расстоянии 600 мм от стены с интервалом 1200 мм и крепят специальными подвесами за крюки к плитам перекрытий. Стандартная длина одного профиля составляет 3700 мм или 3600 мм. Его можно соединять между собой и наращивать до нужных размеров с помощью защелок на торцах.

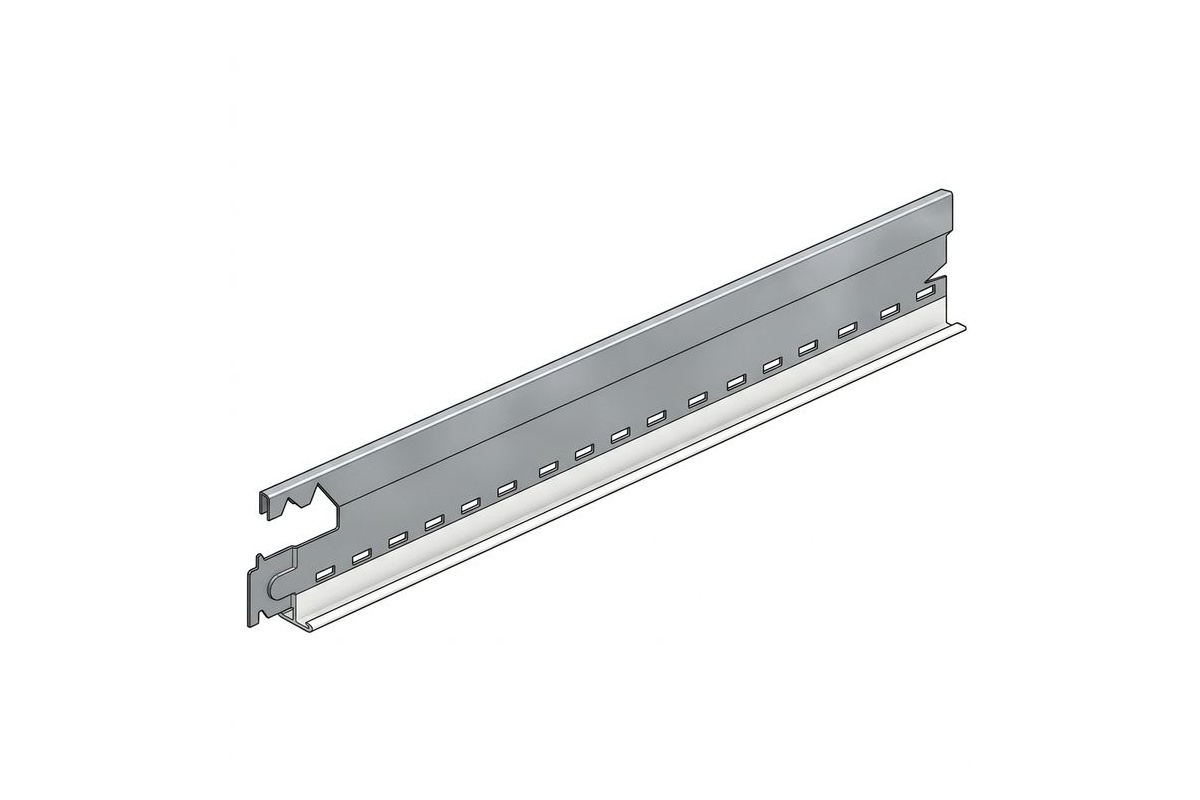

Промежуточные рейки (длина 1200 мм) — их размещают перпендикулярно несущим элементам. Они не крепятся к основанию — потолочным перекрытиям.

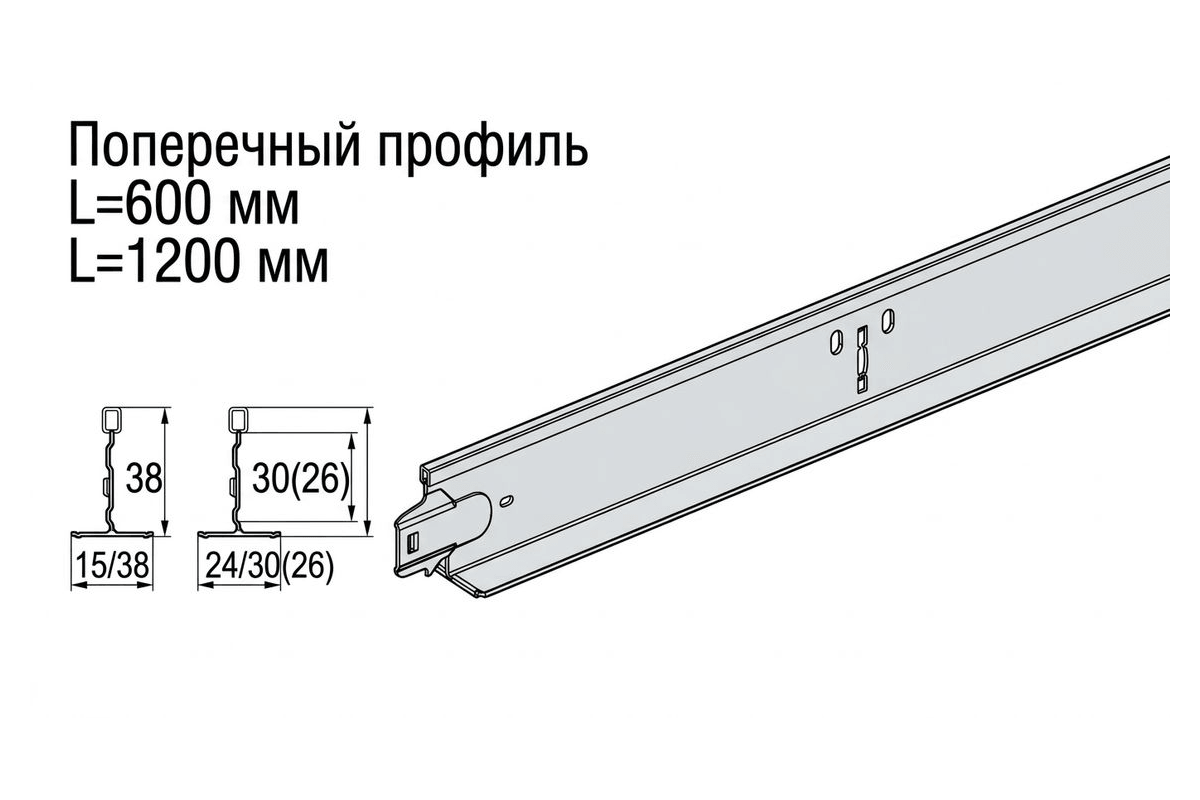

Соединительные профили длиной 600 мм — их устанавливают перпендикулярно промежуточным. На торцах таких изделий есть шипы-защёлки, которые входят в пазы, расположенные на промежуточных рейках.

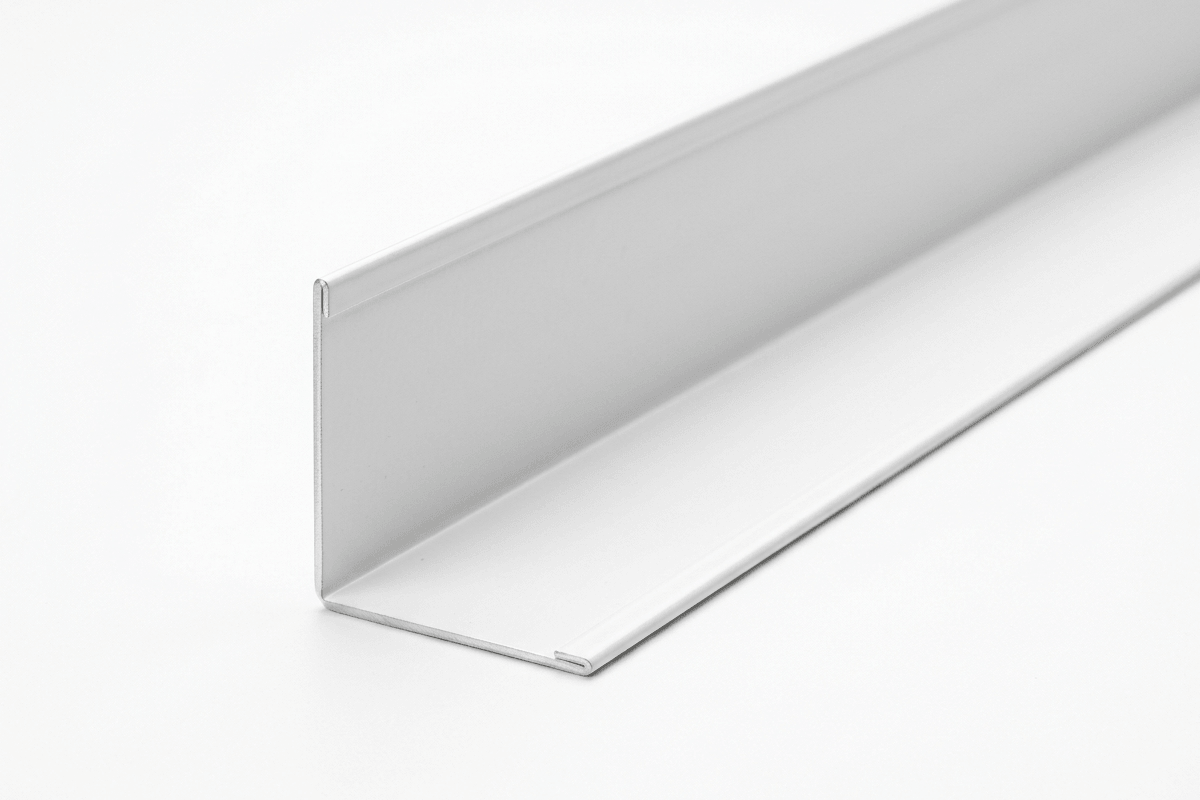

Пристенные или периметральные профили (угол по периметру) имеют L-образную, W-образную форму и монтируются по всему периметру в первую очередь.
Несущие и соединительные профили выпускают двух разновидностей для панелей разного типа — Т24 (для плит с кромкой борд и тегулар) и Т15 (для плит с кромкой микролук).
Плиты
Стандартные панели для потолков армстронг производят двух размеров: 600х600 мм, а также 1200х600 мм. Их толщина варьируется в пределах от 7 до 25 мм.
Плиты изготавливают из прессованного минерального волокна, ПВХ, тонкой листовой стали и алюминиевых сплавов, стекла, акрила, зеркальных полотен, из каменной ваты.
Самый распространённый вариант — это плиты с основой из минерального волокна, которые для разных способов монтажа и получения определённого визуального эффекта производят с несколькими типами кромок:

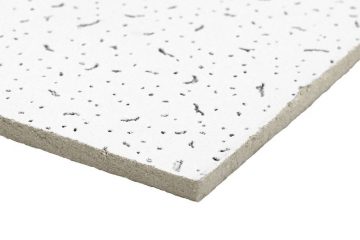

Board — универсальный вариант с ровно обрезанными краями для навесных конструкций с видимыми направляющими шириной 24 мм;

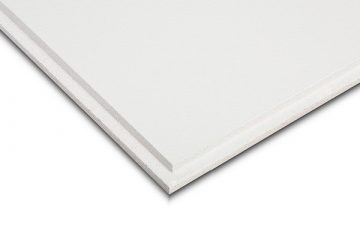

Tegular — модули с краем в виде широкой ступеньки, предназначены для монтажа в подвесных системах с шириной реек 24 мм. Плиты с кромкой тегулар провисают на 24 системе как плитка шоколада;

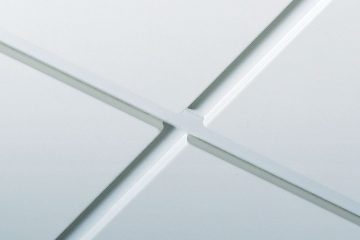

Microlook — модели со ступенчатой кромкой, которые используют для укладки на видимые направляющие шириной 15 мм. Плиты с кромкой микролук провисают на 15 системе, как плитка шоколада.
Подвесы и технология крепления

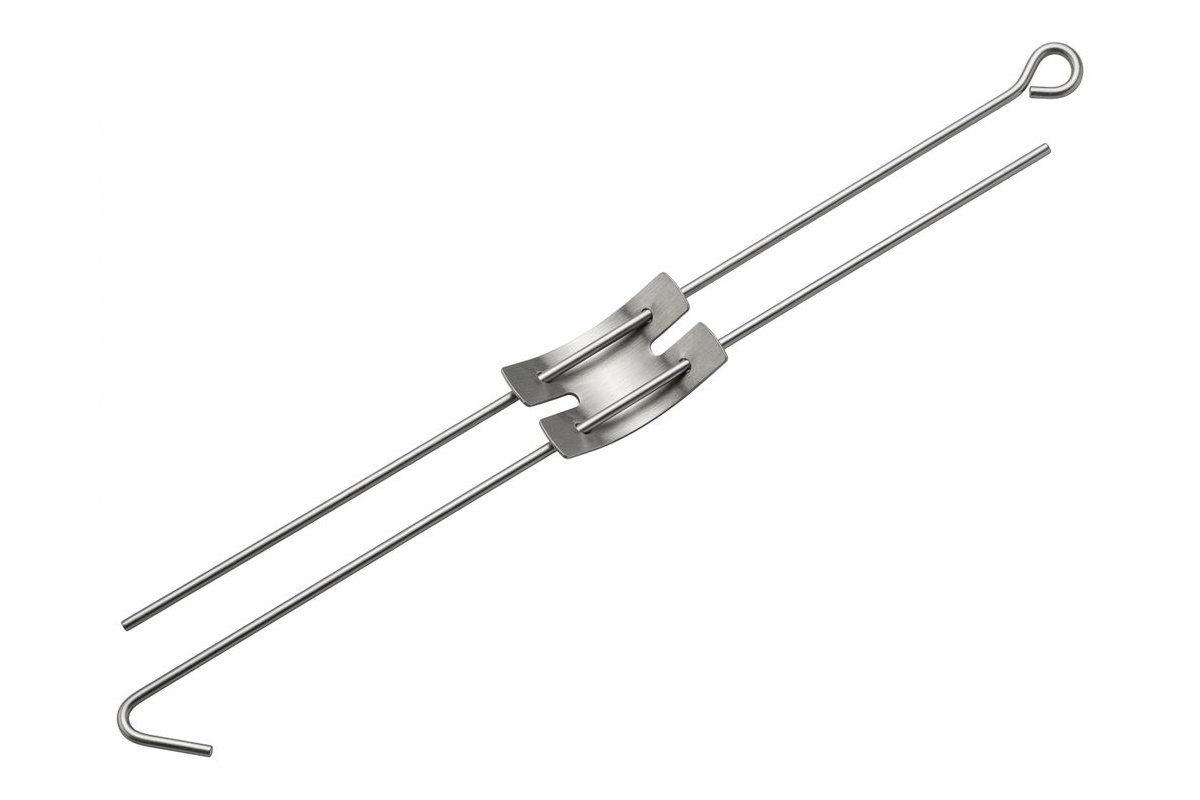

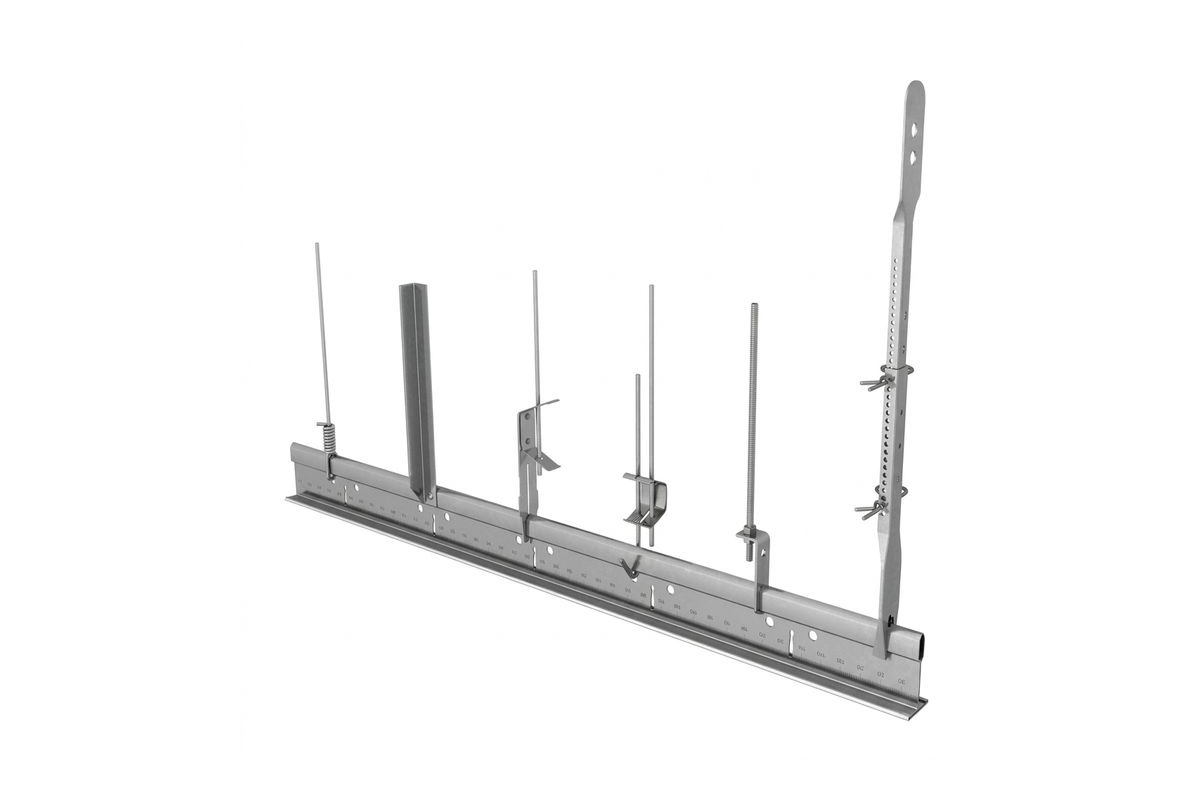

Техническое устройство подвесных потолков типа армстронг подразумевает на первом этапе монтажа установку подвесов. Они фиксируют несущие рейки в нужной плоскости и позволяют регулировать высоту конструкции. Крепёжные приспособления бывают разных модификаций, но независимо от модели они всегда состоят из трёх деталей, которые соединяются между собой.
Верхняя часть — это пруток или штырь с отверстием (ушком) для установки дюбеля, самореза по дереву или другого крепежа для присоединения к основанию. На нижнем штыре внизу располагается крюк, который продевают в прорезь несущего профиля. Он и удерживает его (а по сути, и всю потолочную конструкцию) в нужном положении.
Штыри между собой соединяются специальным приспособлением (пружина-пластина из металла), с помощью которого регулируют высоту подвеса и каркас выставляют в нужном положении. Для равномерного распределения нагрузки, которая создаётся в узловых точках реечной конструкции, подвесы устанавливают на расстоянии не более 1200 мм друг от друга.
Светильники и вентиляционные решетки

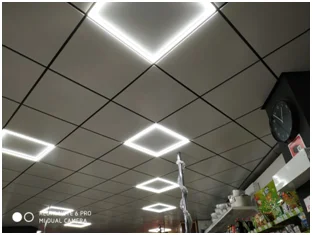

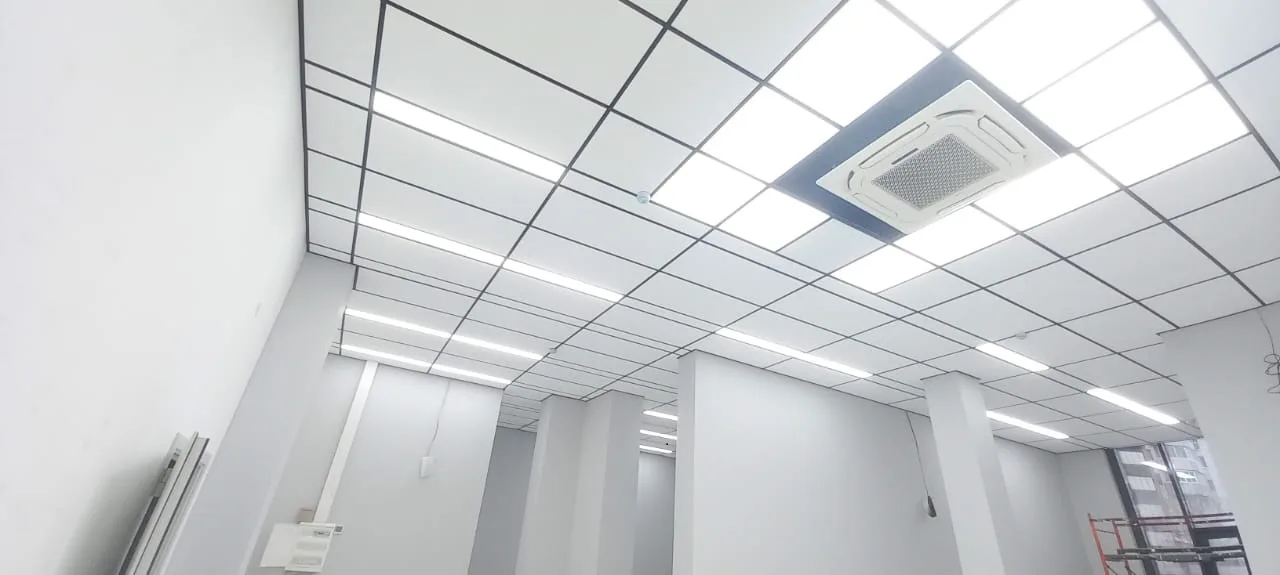

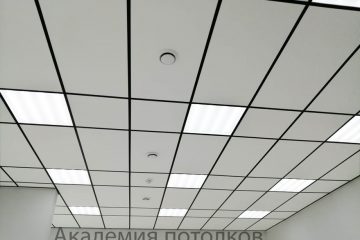

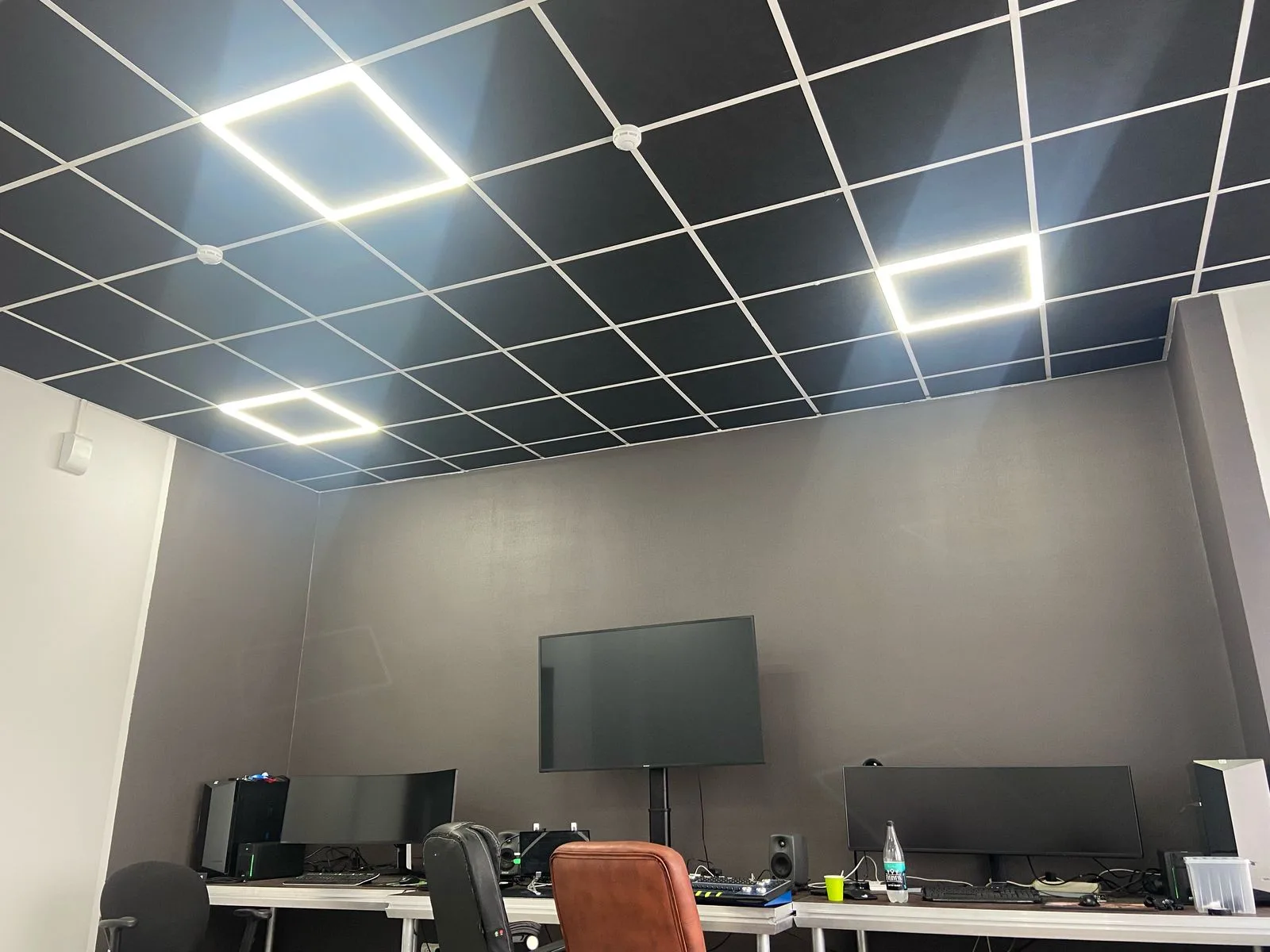

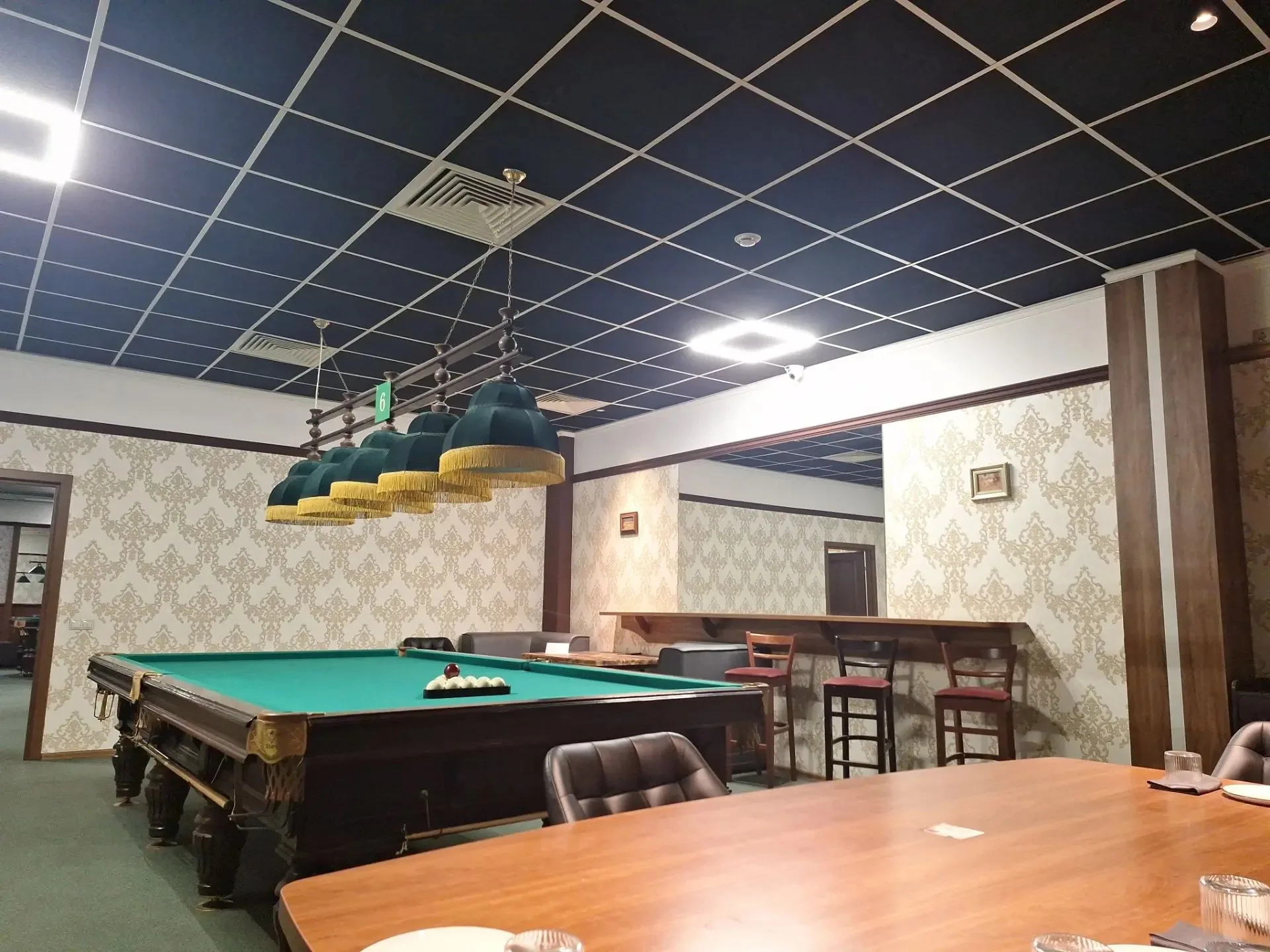

Чтобы обеспечить равномерное освещение помещений с навесными потолками, в ячейки каркаса устанавливают специальные светодиодные светильники. Их монтируют из расчёта 1 шт. на 5 м², они имеют такие же размеры, как и панели — 600х600 мм. По центру плит также можно установить любые встраиваемые точечные светильники, которые смотрятся более эстетично и уместны в жилых зданиях. Провода укладывают в металлические лотки, короба или каналы для кабелей, которые размещают в пространстве за обшивкой и фиксируют на перекрытиях.
Для вентиляции запотолочного пространства или подключения к вентканалам устанавливают штатные квадратные решётки со стороной 600 мм. Они обеспечивают свободное движение воздуха и нормальную работу вентиляционных систем. Возможен также монтаж элементов меньшего размера — прямоугольных, квадратных или круглых. По способу крепления они бывают накладные и врезные. Для их установки в панелях вырезают отверстие нужной формы и размеров. Решётки изготавливают из стали, алюминия, пластика.
Общие технические условия и стандарты
Технические требования к материалам, монтажу навесных конструкций, их свойствам и качеству регламентируются ГОСТ Р 58324-2018 «Потолки подвесные. Общие технические условия». Их элементы должны изготавливаться согласно технологической документации производителя в соответствии с санитарными и экологическими нормами, требованиями пожарной безопасности, а установка производиться с соблюдением технологии и строительных нормативов. Все потолки типа армстронг сертифицированы.
Минимальная высота потолков армстронг
При проектировании потолка армстронг нужно учитывать то, что расстояние от основания (плиты перекрытия) до каркаса будет составлять минимум 100-120 мм. Это обусловлено спецификой монтажа крепежных элементов и условиями для возможности демонтажа плит в период эксплуатации.
Уровень или высота, на которой будет устанавливаться каркас навесной конструкции, зависит от таких факторов:
необходимость утепления помещения,
конструкция светильников,
наличие вентиляционных систем,
особенности прокладки электропроводки,
технология монтажных работ и пожелания хозяев.
Монтаж люстр и плафонов на потолках армстронг не влияет на высоту, а вот установка точечных светильников возможна только при условии, что их корпус полностью «спрячется» в запотолочное пространство. Толщина утеплителя варьируется в широком диапазоне, что также может существенно понизить уровень установки каркасной конструкции. Ведь она должна скрывать и при этом не повредить проходящие электропровода и кабели, элементы вентиляционных систем.
Когда высота имеет значение
Потолок армстронг может уменьшить исходную высоту помещения и на 100, и на 200 миллиметров и более. Это не играет значительной роли при монтаже в офисных помещениях, но очень важно для владельцев квартир в типовых жилых многоэтажных домах, где каждый сантиметр на счету. Например, могут возникнуть неудобства или серьезные проблемы с установкой или перемещением высокой мебели.
Однако следует помнить, что существенное понижение уровня потолочной поверхности может испортить визуальное восприятие помещения. Если слишком сильно опустить каркас, то это отразится и на микроклимате в комнате, потому что зона самых высоких температур сместится вниз. Именно поэтому, планируя устанавливать подвесной потолок армстронг, следует учитывать размеры, назначение, высоту помещения, грамотно подбирать системы освещения, утеплитель и другие элементы.
Как сделать правильный расчёт количества материалов
Чтобы изготовить прочный каркас, который выдержит вес металлических профилей, декоративных плит, приборов освещения и других элементов, нужно определить необходимое количество комплектующих подвесной системы потолка армстронг.
Существует несколько способов расчёта материалов, но при использовании любого из них целью является получение максимально точной информации о расходе таких элементов:
несущие или направляющие профили (длина 3700 мм);
поперечные рейки (длина 1200 и 600 мм);
пристенный уголок (периметральный) (длина 3000 мм);
декоративные панели;
подвесы.
Для грамотного планирования необходимо выполнить точные замеры помещения по периметру на уровне крепления профилей потолочных конструкций. При этом нужно обязательно учитывать ниши, колонны, балки и другие особенности помещения.
Вес потолочных конструкций
Эффектные и практичные потолки армстронг собираются из готовых плит нескольких стандартных типоразмеров и толщины, а также изготовленных по индивидуальному заказу. Декоративные панели производят из самых разных материалов: минеральное или базальтовое волокно, дерево, пластик, металлические модули, стекло, зеркало, акрил. Все они отличаются по массе, причём разница может быть довольно существенной.
В зависимости от типа используемого материала и толщины плит готовый подвесной потолок армстронг может иметь вес от 2,5 до 8,0 кг/м². Обычно производители указывают в технических характеристиках своей продукции, сколько весит одна панель. К массе потолочных плит нужно также прибавить ориентировочный вес 1 м² металлического каркаса (около 0,5 кг).
Почему важно знать вес конструкции?
От этого зависит уровень безопасности её эксплуатации, ведь каждый тип подвесной системы рассчитан на определённую нагрузку. В зависимости от модели она может выдерживать от 4,5 до 15,0 кг/м². Если вес панелей слишком велик, то при необходимости число подвесов, рекомендованное производителем, можно увеличить и тем самым повысить надёжность потолочных конструкций.
Размеры плитки подвесных потолков армстронг
Размеры стандартных декоративных панелей: 600х600 или 1200х600 мм. Они крепятся на идеально ровный каркас — укладываются на профили Т-образной или Г-образной формы. Первый вариант больше распространен, чем плиты прямоугольной формы. Толщина панелей в зависимости от материала варьируется от 6 до 30 мм и более. Размер и форму подбирают с учётом дизайна помещения, его планировки, площади и назначения.
Но это далеко не единственный вариант — можно сделать потолок армстронг, размеры плитки которого будут составлять 406х406, 610х1219 или 610х610 мм. Производитель также предлагает металлические перфорированные кассеты 1200х300, 1500х300, 1800х300, 2500х300 мм и других размеров. Например, прямоугольные стальные панели armstrong Hook-On для скрытых подвесных систем с габаритами 400х3000х50 или 400х2700х50 позволяют создать эффект монолитного потолка и отлично подходят для больших комнат и коридоров.
Что такое норма расхода потолка армстронг?
Нормы расхода элементов подвесных потолочных конструкций типа armstrong — это коэффициенты, которые применяют для упрощения вычислений. Их используют мастера при подготовке рабочей и сметной документации, а также владельцы недвижимости, которые до начала ремонта хотят самостоятельно рассчитать количество комплектующих и узнать, сколько будет стоить подвесной потолок армстронг в конкретной жилой комнате или офисе.
Расчёт нормативных коэффициентов для определения расхода комплектующих на 1 м²
Все примеры вычислений делаем для квадратного помещения размером 8х8 м.
Расчёт количества главных направляющих
Длина несущей рейки — 3700 мм (иногда 3600 мм). Её крепят с шагом 1200 мм.
Чтобы вычислить количество рядов основного профиля, ширину комнаты делим на 1,2: 8:1,2=6,666 (рядов).
Чтобы узнать, сколько всего необходимо погонных метров рейки, длину комнаты умножаем на количество рядов:
8х6,666=53,328 (пог. м).
Чтобы узнать, сколько нужно основного профиля на 1 м², полученный результат разделим на площадь комнаты — в нашем примере это 64 м²:
53,328:64=0,833 (пог. м/м²) — это и есть коэффициент расхода основных направляющих на 1 м².
Расчёт количества поперечных профилей (длинных и коротких)
Длинная рейка
Установку поперечной рейки длиной 1200 мм выполняют с интервалом 600 мм.
Для определения количества рядов длину помещения делим на 0,6: 8:0,6=13,333 (рядов).
Чтобы посчитать, сколько понадобится погонных метров, умножаем ширину комнаты на число рядов: 8х13,333=106,664 (пог. м).
Для расчёта потребности на 1 м² делим это значение на площадь комнаты:
106,66:64=1,667 (пог. м/м²) — получаем норму расхода поперечного профиля (длинного) на квадратный метр.
Короткая поперечная рейка
Поперечный профиль длиной 600 мм монтируют с шагом 1200 мм. Все вычисления делаем так же, как для длинной рейки:
8:1,2=6,666 (рядов)
8х6,666=53,333 (пог. м)
53,333:64=0,833 пог. м/м² — коэффициент расхода профиля (короткого) на один квадратный метр площади.
Норма расхода подвесов потолков армстронг
Подвесы крепят на несущие направляющие с интервалом 1200 мм.
Чтобы узнать, сколько штук их понадобится на один ряд, делим длину комнаты на шаг подвесов: 8:1,2=6,666 (шт.).
Мы уже знаем количество рядов основных направляющих — 6,666. Рассчитываем подвесы: 6,666х6,666=44,435 (шт.).
Следовательно, на комнату площадью 64 м² их понадобится:
44,435:64=0,7 (шт.) — норма расхода подвесов на 1 м².
Расчёт расхода периметрального (пристенного) профиля
Стартовую или угловую периметральную рейку монтируют по всему периметру комнаты.
В нашем примере его длина составляет: (8+8)х2=32 м.
Соответственно, на 1 м² понадобится 32:64=0,5 пог. м.
Таблица нормы расхода комплектующих на 1 м²
Наименование комплектующих
Коэффициент
Ед. изм.
1. Основная (несущая) направляющая, длиной 3,6 или 3,7 м
0,84
м. п.
2. Длинная поперечная планка длиной 1200 мм
1,68
м. п.
3. Короткая поперечная планка длиной 600 мм
0,84
м. п.
4. Подвесы
0,7
шт.
5. Угловой периметральный профиль
0,5
м. п.
Важно! Приведённые в таблице коэффициенты актуальны для расчёта потолочных конструкций с плитами размером 600х600 мм. Они не подходят для расчёта коридоров или маленьких комнат — погрешность будет слишком велика.
Нормы расхода потолочных плит на 1 м²
Для вычисления количества потолочных плит размером 600х600 мм следует воспользоваться формулой производителя 2,78хS, где:
S — площадь помещения;
2,78 — усреднённый заводской коэффициент.
Для нашего примера — комнаты площадью 64 м² — получаем такой результат:
2,78х64=177,92 (шт.)
Это значит, что потребуется 178 плит.
Размер, см600×6001200×6001500×6001800×6002400×6002400×12002400×2400Норма расхода на 1 м2, шт.2,781,41,10,930,70,350,17
Почему нормы расхода не всегда отражают реальную потребность в комплектующих?
Причина неточностей кроется в рекомендациях производителей по монтажу потолочных систем. В них сказано, например, что от первого ряда направляющих реек до стены должно быть расстояние не более 600 мм, что довольно часто (в зависимости от размеров комнаты) требует добавления ещё одного ряда профилей. При установке также нужно придерживаться рекомендаций по креплению подвесов, выполнять подрезку и т. д.
При выполнении расчётов по приведённым выше нормам расхода материалов на каркас не учитываются рекомендации по монтажу и величина отходов, поэтому нужно приобретать все виды комплектующих с запасом около 10%.
Другие методики расчёта потолочных систем armstrong
Производители потолочных систем armstrong предлагают делать расчёт элементов несколькими способами.
По усреднённым заводским коэффициентам
Такой оценочный способ расчётов с помощью зависимостей построен на использовании формул и специальных коэффициентов вместе с исходными размерами будущей потолочной конструкции — длиной периметра и площадью. Например, чтобы определить потребность в подвесах, площадь потолочной поверхности нужно умножить на коэффициент 0,7 и затем полученное число округлить в большую сторону до целого. А для подсчёта элементов несущего профиля площадь умножают на коэффициент 0,23.
Формулы с коэффициентами для расчётов:
Плита потолочная 600х600 мм2,78*SПлита потолочная 1200х600 мм1,39*SНесущая направляющая рейка 3,7 м0,23*SНаправляющая рейка 1,2 м1,4*SНаправляющая рейка 0,6 м1,4*SУголок по периметру 3,0 мP/3Подвес0,7*S
S — площадь помещения
P — периметр помещенияС использованием компьютерной программы
Все расчёты производятся автоматически с помощью специальной компьютерной программы Estimate. Для этого используют стандартные компоновочные схемы и усреднённые значения коэффициентов расхода комплектующих для них (только для прямоугольных помещений и без учёта отходов).
Графический способ — вручную
Для определения расхода элементов для выбранной компоновочной схемы, которая вписывается в обмерочный чертёж, их пересчитывают вручную. Такой метод является наиболее точным из всех.
Рассчитать всё до мелочей можно также с помощью САПР — системы автоматизированного проектирования. Но такой методикой владеют только хорошо подготовленные специалисты, поэтому графический способ порой является единственно возможным.
Сначала нужно начертить в масштабе план поверхности будущей потолочной конструкции и схематически разбить её на квадраты 600х600 мм. Число ячеек — это и будет количество панелей вместе со светильниками. Затем по чертежу подсчитывают несущие направляющие. Нужно учитывать, что их число возрастёт в зависимости от количества стыкуемых участков (это связано с размерами помещения).
Далее переходят к подсчёту длинных поперечных реек, а затем — коротких. При этом элементы, которые подрезают по длине, считают отдельно. Общее количество реек пристенного уголка находят, разделив периметр комнаты на его длину. Точность вычислений здесь не зависит от степени детализации чертежа. Их можно также выполнить по эскизу подвесной системы, выделив направляющие разным цветом.
Количество элементов подвесного потолка армстронг, рассчитанного разными способами
Наименование элементовКол-во элементов, шт.ручной способ (точный)по коэффициентампрограмма EstimateУниверсальная несущая рейка, 3,6 м545Длинная поперечная рейка, 1,2 м121913Короткая поперечная рейка, 0,6 м261928Подвес потолочный151012Молдинг пристенный, 3,05 м546Панель потолочная 600×600 мм423845
Для помещений небольшой площади расхождения в расчётах, полученных разными методами, довольно значительные. Но погрешность для помещений большой площади уже гораздо меньше. Вычисления, выполненные вручную, да ещё и опытными специалистами, будут всегда самыми точными.
Расчёт на онлайн-калькуляторе
Существует ещё один способ очень быстро сделать подсчёт количества комплектующих — это онлайн-калькуляторы. Однако точность полученных данных будет относительно невысока, потому что результат не будет учитывать индивидуальных особенностей планировки комнаты.Чтобы получить цифры, максимально приближенные к реальным, следует использовать несколько таких инструментов для подсчётов, а затем взять среднее арифметическое значение вычислений.
Выводы
Рассчитать потолки армстронг не очень сложно — это можно сделать и без специальных знаний. Самое главное — понять схему конструкции и представить уже готовый результат, точно выполнить измерения помещения и использовать один из приведённых выше способов. А чтобы не ошибиться, лучше сделать вычисления сразу по двум методикам.
При любом способе вычислений лучше покупать комплектующие с запасом 7-10%, ведь ни один из них не гарантирует максимальную точность. Кроме того, в процессе установки всегда есть вероятность порчи отдельных деталей из-за ошибок монтажников.
Подготовительные работы
До начала сборки каркаса подвесного потолка армстронг нужно выполнить ряд подготовительных работ.
Во-первых, нужно сделать точный план комнаты, причём здесь важны не только её размеры, но и форма. Необходимо определить масштабы отклонений от правильной формы квадрата либо прямоугольника. Это поможет в дальнейшем правильно наметить места креплений конструкции и линию подреза первого ряда.
Во-вторых, следует сделать замеры высоты от чистового пола до плит перекрытий. Это позволит при необходимости скорректировать неровности, правильно наметив уровень для выполнения монтажа. А чтобы подвесы гарантированно поместились в запотолочное пространство, его высоту не рекомендуется делать менее 100 мм.
В-третьих, необходимо подготовить поверхность основания. Навесная конструкция скрывает все недостатки, но если на перекрытии есть участки с отслоениями старого декоративного покрытия, его лучше удалить. Куски цемента, арматуры или упавшей штукатурки могут в дальнейшем повредить панели. Образовавшиеся трещины или щели заделывают шпаклёвкой. Если отделка держится крепко, её можно не удалять.
И ещё один момент: при осуществлении монтажа на объектах с высокой вероятностью протечек, рекомендуется предварительно выполнить работы по гидроизоляции чернового основания.
